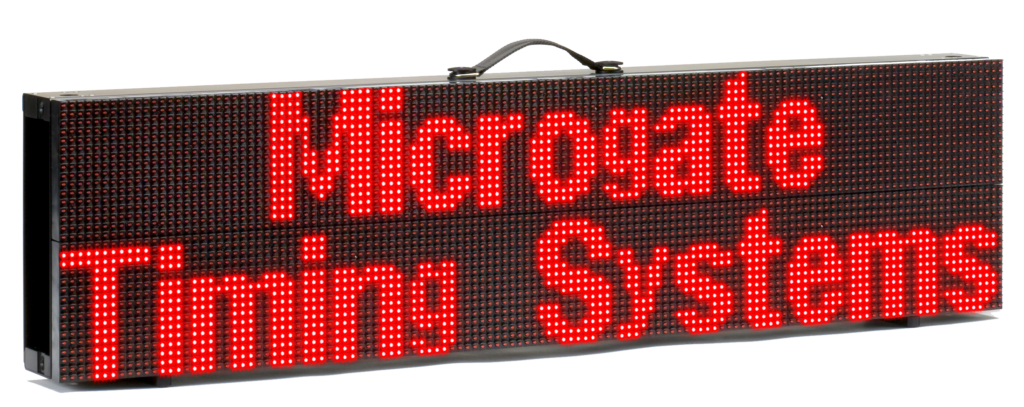

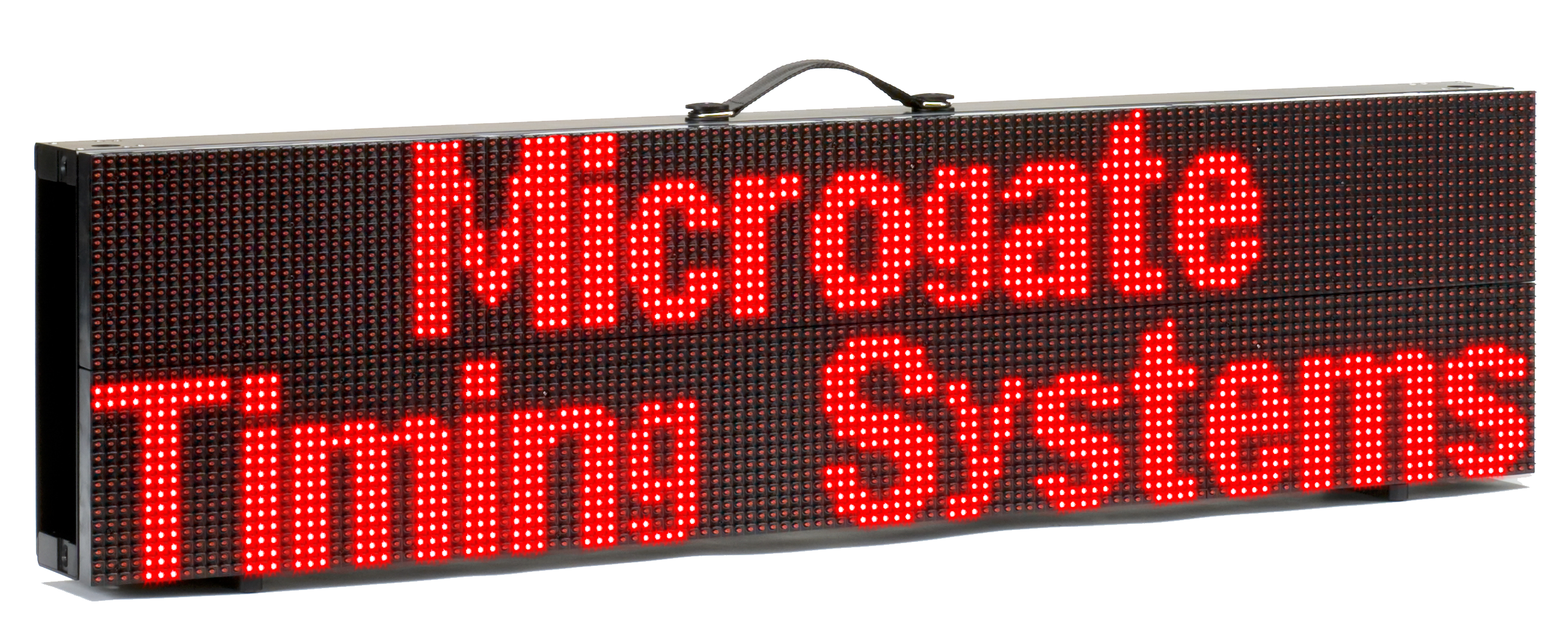

Anzeigetafel MicroGraph

Eine potenziell unendliche Leuchtwand

MicroGraph ist die ideale Lösung für sämtliche Anzeigebedürfnisse. Im „Stand-alone“-Modus ist diese Anzeigetafel bereits sehr flexibel.

Beim Zusammenbau von verschiedenen Modulen wird deren Individualität hervorgehoben, da die Anzeigetafeln zu einer Wand in der gewünschten Größe zusammengebaut werden können, die sich durch vielfältige Konfigurationen und eine gleichzeitige Tragbarkeit auszeichnen. Mithilfe des einfachen und schnellen Befestigungssystems können die Module sowohl senkrecht als auch waagerecht zusammengebaut werden, wobei der LED-Abstand stets gleich bleibt und somit eine einzige große Anzeigetafel ohne Leerstellen zwischen den einzelnen Anzeigetafeln (gapless) gebaut werden kann.

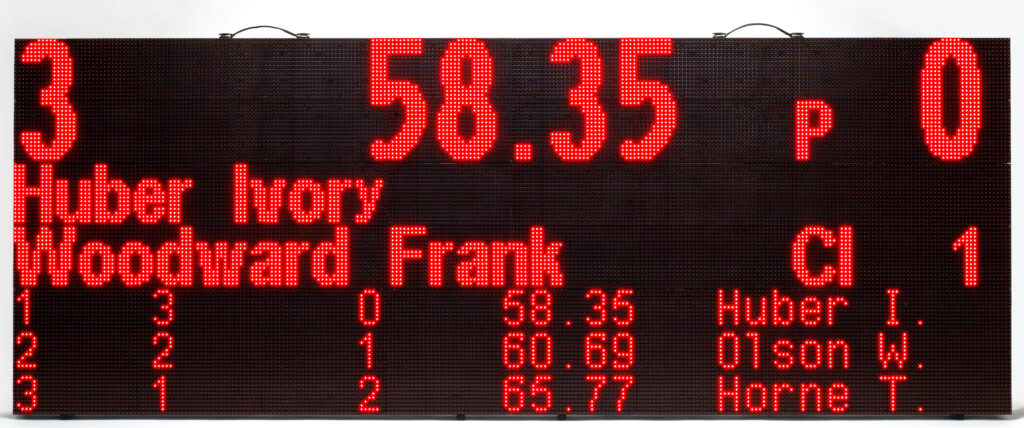

Jedes Modul misst 128x32x15 cm und hat eine Matrix von 128 x 32 LEDs. MicroGraph unterstützt verschiedene von 9 bis 32 cm hohe Zeichensätze. Es ist also die Anzeige von maximal 3 Zeilen möglich.

Werden die Anzeigetafeln mit Microgate-Zeitmessern oder einem PC verbunden werden, können folgende Angaben angezeigt werden:

  • Namen (Teilnehmer, Pferde, Boote usw.)
  • Land
  • Zeiten
  • Geschwindigkeit
  • Strafen und Punkte
  • atmosphärische Angaben
  • Uhrzeit und Datum
  • monochromatische Bitmap-Grafiken

Hardware

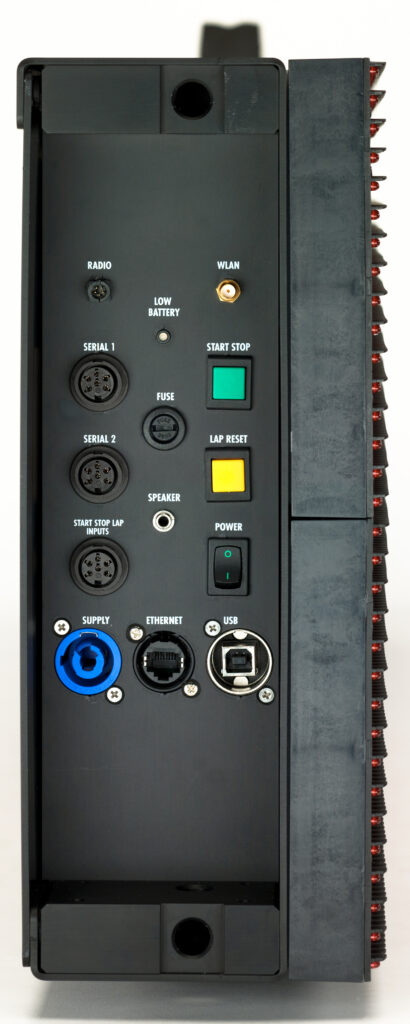

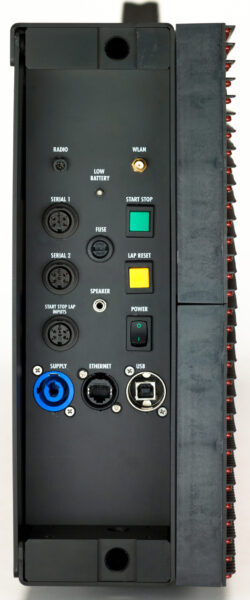

MicroGraph Anschlüsse

RADIO: Nucletron-Anschluss, 5-polig, zur Verbindung mit dem Linkgate-Funksystem

WLAN: Anschluss für (optionale) Wi-Fi-Antenne

LOW BATTERY: LED-Anzeige Akkustatus.

SERIAL1: Amphenol-Anschluss, 6-polig, Eingang/Ausgang serielle Schnittstelle

SERIAL2: Amphenol-Anschluss, 6-polig, Eingang/Ausgang serielle Schnittstelle

START STOP LAP INPUTS: Amphenol-Anschluss, 6-polig, für START-, STOP- und LAP-Signale

FUSE: Aussparung für Schmelzsicherung

SPEAKER: Buchse zum Anschluss des externen Lautsprechers

START STOP: Grüne Taste „START STOP“, die für die manuellen START- und STOP-Signale und zur Änderung der Werte in den Programmeinstellungen verwendet wird

LAP RESET: Gelbe Taste „LAP RESET“, die für die manuellen LAP-Signale und zur Bestätigung der Programmeinstellungen verwendet wird

POWER: Ein-/Aus-Schalter

SUPPLY: Neutrik-Anschluss für externe Stromversorgung und zum Laden der Akkus (falls vorhanden)

ETHERNET: Ethernet-Anschluss

USB: USB-Anschluss zum Aktualisieren der Firmware
