Fehlstartsystem Start Judge SJ2
Der Start Judge SJ2 ist ein Fehlstartsystem für Leichtathletik, um bei Laufwettbewerben bis 400 m den Start zu überwachen.
Es besteht aus einem Start Judge Transportwagen SJT2 mit integriertem Controller und Batterie, in dem das gesamte System untergebracht werden kann. Die Sensoren SJS2 werden auf jeden Startblock montiert. Das integrierte Lautsprechersystem ermöglicht dem Starter Startkommandos an die Athleten zu geben. Der Startton (simulierter Startschuss) wird über die im Startsensor eingebauten Lautsprecher und den BANG2 ausgegeben. Alle Läufer können so den Startton gleichzeitig hören. Mit einem Funkhandtaster WTN-PB kann man sich somit frei bewegen und trotzdem jederzeit einen Fehlstart auslösen.
Das System wird in zwei Versionen angeboten: Kabel- und Funkversion.
Jeder Läufer hat einen Start Judge Sensor im Startblock eingebaut. Durch die Startkräfte wird der Sensor ausgelöst. Das System überprüft das Startsignal mit jedem Sensorimpuls. Kommt ein Sensorimpuls vor oder innerhalb 1/10 Sekunde nach dem Startsignal, dann wird ein Fehlstart ausgelöst.
Die elektronische Startpistole e-Start wird an der Start Unit SU3 angeschlossen.

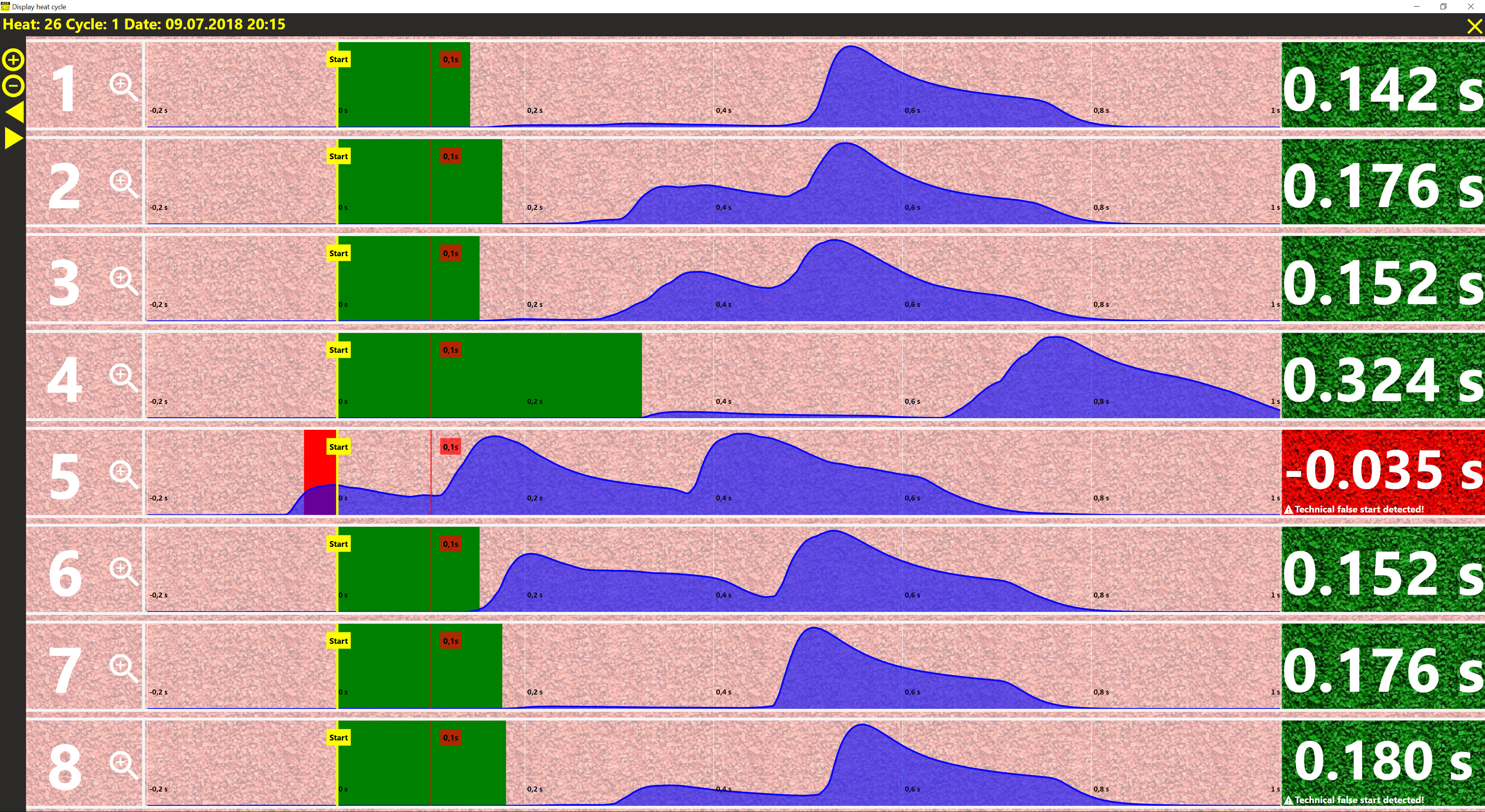

Auf einem Laptop oder Tablet können Startzeiten grafisch dargestellt werden.

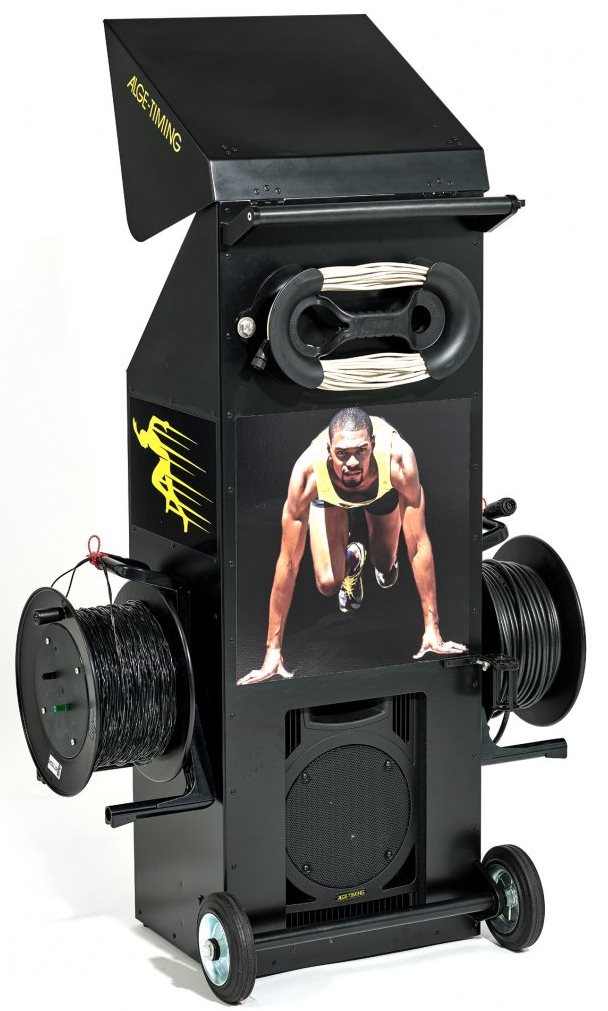

Start Judge Wagen
Im Start Judge Transportwagen sind folgende Komponenten eingebaut:
- Controller

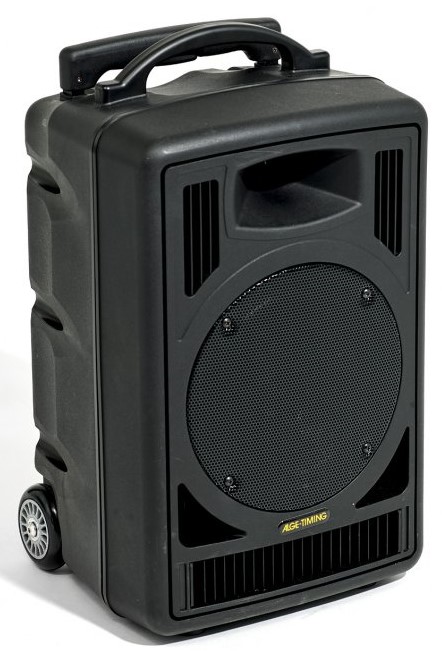

- BANG2 Lautsprechersystem
- Ladegerät
- Batterie

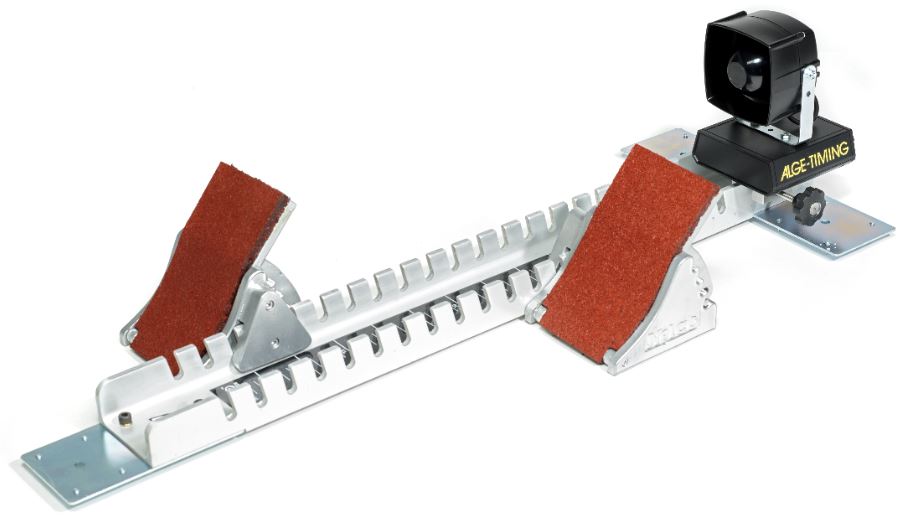

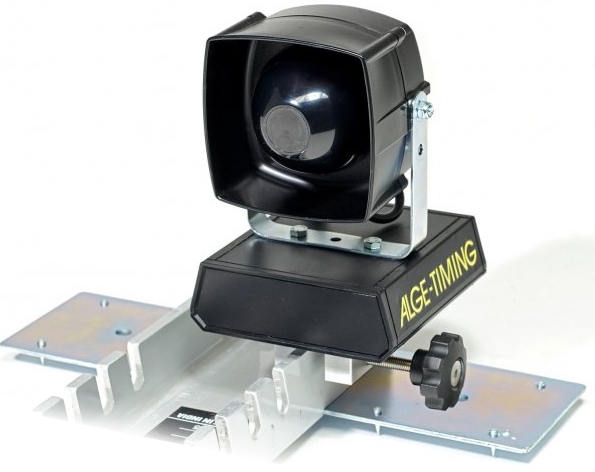

Start Judge Sensor SJS2
Der Start Judge Sensor wird bei jedem Läufer auf den Startblock montiert.
Startblock STAMA
- Olympischer Startblock
- von der IAAF zertifiziert
Startimpuls
Der Startimpuls wird über das elektronische Startsystem BANG erzeugt.
 |
 |
 |
| Startsystem BANG2 | StartUnit SU3 | elektronischer Startrevolver e-Start |
